冲压工艺相信很多工业设计伙伴们多少都有所了解今天这里为大家带来一种特殊的冲压工艺【冲裁】


对的这里要说的是冲裁工艺，好吧我也是头回听说这种工艺

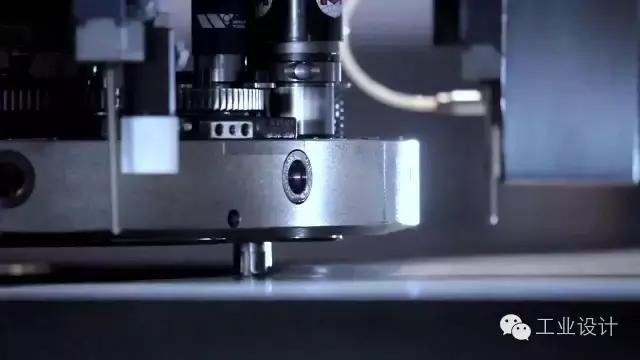

定义：是利用安装在压力机上的模具使材料按一定的轮廓形状产生分离的一种冲压工序（最基本、最重要的冲压加工工序）冲裁是剪切、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称好像上面的术语听懂很难，还是来看动图吧！一图解天下~

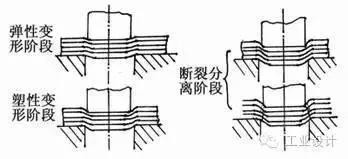

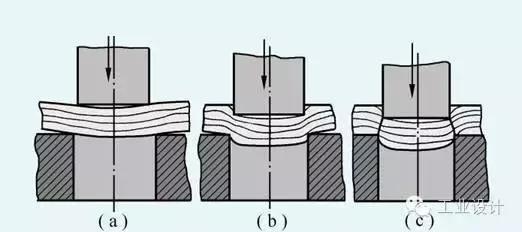

就是这样从一块板材上沿着某个轮廓形状冲下来达到分离的效果那么细节处板材是如何被切割下来的，再看特大原理图：

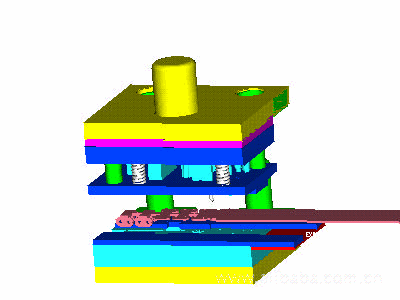

上面这张步骤图可以最清楚的告诉你整个分离过程，1和2是冲裁模，而冲裁模根据工序性质有两种：
落料模具：沿封闭轮廓将冲件与板料分离，冲下来的是零件
冲孔模具：沿封闭轮廓将废料与板料分离，冲下来的是废料



工艺成本：模具费用（低-中），单件费用（低-中）
典型产品：消费电子产品，交通工具产品和厨具产品等
产量适合：单件或大批量皆可
质量：成型精度高,但需要修边处理
速度：生产周期快（1-100/min）



设计考虑因素
1.冲压切割不仅适用于平面板材，具有一定的厚度深度和曲面形态的金属材料亦适用
2.冲压切割赋予了金属件不同的功能，例如散热孔和固定结构。同时也具有装饰作用，因为冲切的空洞不一定是圆的或方的
3.被冲切部分的直径或宽度不应小于材料的厚度

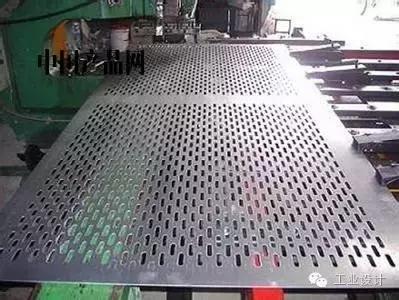

是不是感觉很多网孔的要是都这么冲会累死呢~

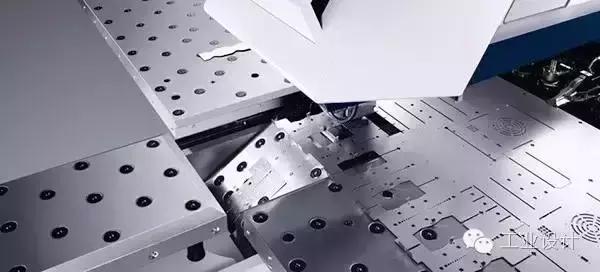

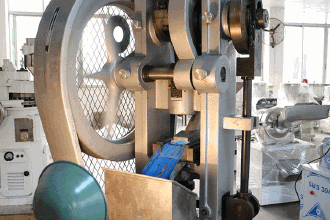

其实并没有，冲裁起来可是相当快的，LOOK-（一图解天下）
